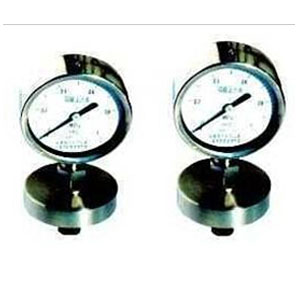

  • 商品名称:YPF系列防腐膜片式压力表
  • 添加时间:2018-03-28 16:43:20
  • 推荐度:
  •
介绍:

产品说明:




概述

   YP系列膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体,气体等各种介质的压力和负压;VPF系列防腐膜片式压力表可用于测量具有腐蚀性液体,气体等各种介质的压力和负压。
2、结构原理
   结构:膜片式压力表由膜片部件,机芯部件,指针部件及外壳连接部件四大部分组成。
   原理:膜片式压力表是膜片作为仪表的强性元件,当被测介质的压力作用到膜片上,膜片产生一个位移,再经过机芯部件,指针部件的工作,使要测的  压力清楚地在刻度盘上指示出来。
3、技术参数

型    号 测量范围(MPa) 精确度等级 备  注
YP-100 0-0. 1;0-0.16;0-0.25;
0-0. 4;0-0.6;0-1;0-1.6;
0-2.5;-0.1—0;
-0.1—0.06
2.5 一般
YPF-100 防腐
YP-150 一般
YPF-150 防腐

4、外形尺寸

型    号 D H h
YP-100   YPF-100 Ф100 61 69
YP-150   YPF-150 Ф150 88 75
